ペトリネット

ペトリネット（英: Petri net）とは、カール・アダム・ペトリが1962年に発表した離散分散システムを数学的に表現する手法である。モデリング言語としては分散システムを注釈付の有向2部グラフとして視覚的に表現する。

概要

ペトリネットは、視覚的、数学的な離散事象システムをモデル化するツールの一つであり、 名前は創始者のカール・アダム・ペトリに由来する。

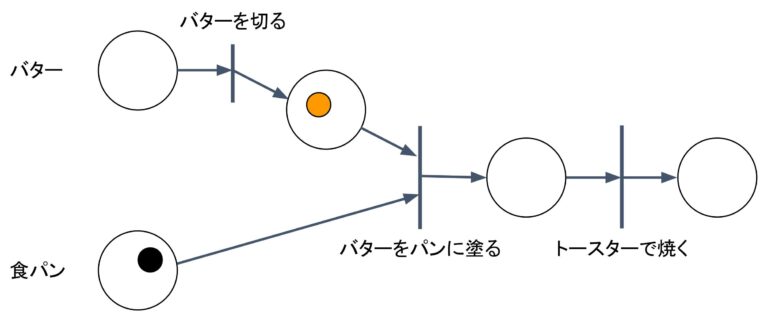

有向2部グラフ ${\displaystyle N=(P,T,A)}$ で表現され、 頂点集合の2分割 ${\displaystyle (P,T)}$ がそれぞれ、 プレース（丸で表記）、トランジション（棒または箱で表記） という2種類のノードに対応する。 アーク (矢印で表記) は、プレースから出てトランジションに入るか、 トランジションから出てプレースに入る。

あるプレース ${\displaystyle p\in P}$ に対し、非負整数 ${\displaystyle k}$ が割り当てられたとき、 プレース ${\displaystyle p}$ は ${\displaystyle k}$ 個のトークンでマーキングされていると言い、 このときトークンはプレース ${\displaystyle p}$ 内の ${\displaystyle k}$ 個の点として図示される。 ペトリネットは、マーキングによりシステムの状態を表現し、 特に、マーキングの初期状態のことを初期マーキングと呼ぶ。 マーキングはトランジションの発火により遷移する。

ペトリネットのサブクラスとして、ステートマシンやマークグラフ等がある。 ステートマシンはそれぞれのトランジションから多くとも1本のアークが出るか、 それぞれのトランジションに多くとも1本のアークが入る。 マークグラフはそれぞれのプレースから多くとも1本のアークが出るか、 それぞれのプレースに多くとも1本のアークが入る。

また、モノイドの性質も持つ。

一般化

• カラーペトリネット

応用例

• 並行計算
• 性能評価
• 通信プロトコル
• バイオインフォマティクス

関連項目

• ペトリネットの解析
• 有限オートマトン
• ペトリネット言語
• アクターモデル、プロセス計算
• 表示的意味論
• アクティビティ図
• YAWL
• BPEL
• グラフ理論
• オープンペトリネット
